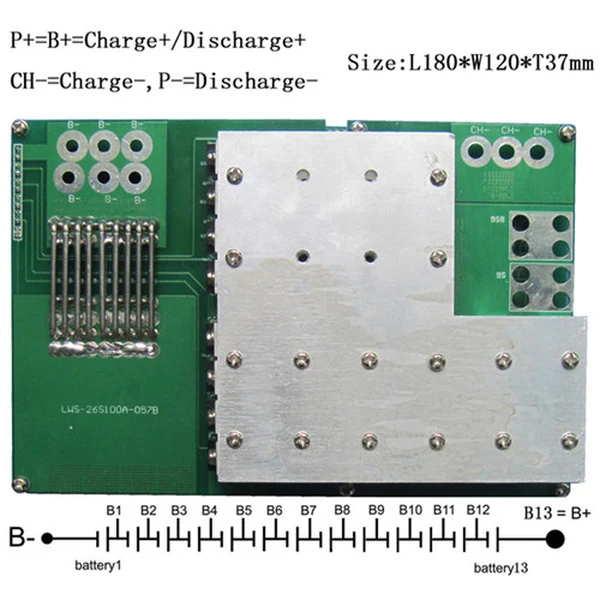

| 48.1V（13S）リチウムイオン電池パックBMSの仕様 | |||
| 型式: WS-26S100A-057(13S) | |||
| いいえ。 | テスト項目 | 基準 | |
| 1 | 電圧 | 充電電圧 | DC:54.6V CC/CV |
| 単一セルのバランス電圧 | 4.20±0.025V | ||
| 2 | 現在 | 単一セルのバランス電流 | 120±10mA |
| 消費電流 | ≤20μA | ||
| 最大連続充電電流 | 20A | ||
| 最大連続放電電流 | 100A | ||
| 3 | 過充電保護 | 単一セルの過充電検出電圧 | 4.25±0.025V |
| 過充電検出遅延時間 | 0.5秒〜1.5秒 | ||
| 単一セルの過充電解除電圧 | 4.05±0.05V | ||
| 4 | 過放電保護 | 単セル過放電検出電圧 | 2.50±0.062V |
| 過放電検出遅延時間 | 10ミリ秒〜150ミリ秒 | ||
| 単一セルの過放電解除電圧 | 3.00±0.062V | ||
| 5 | 過電流保護 | 過電流検出電圧 | 0.62V |
| 過電流検出電流 | 200±50A | ||
| 検出遅延時間 | 5ミリ秒〜15ミリ秒 | ||
| リリース条件 | カットロード | ||
| 6 | ショート保護 | 検出条件 | 外部短絡 |
| 検出遅延時間 | 200～500米ドル | ||
| リリース条件 | カットロード | ||
| 7 | 抵抗 | 保護回路（MOSFET） | ≤20mΩ |
| 8 | 温度 | 動作温度範囲 |
-40～+65℃![](\"file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/ksohtml/clip_image253.png\") ![](\"file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/ksohtml/clip_image254.png\") ![](\"file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/ksohtml/clip_image255.png\") ![](\"file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/ksohtml/clip_image256.png\") ![](\"file:///C:/DOCUME~1/ADMINI~1/LOCALS~1/Temp/ksohtml/clip_image257.png\")
|
| 保管温度範囲 | -40～+125℃ |
