パラメータ:
|

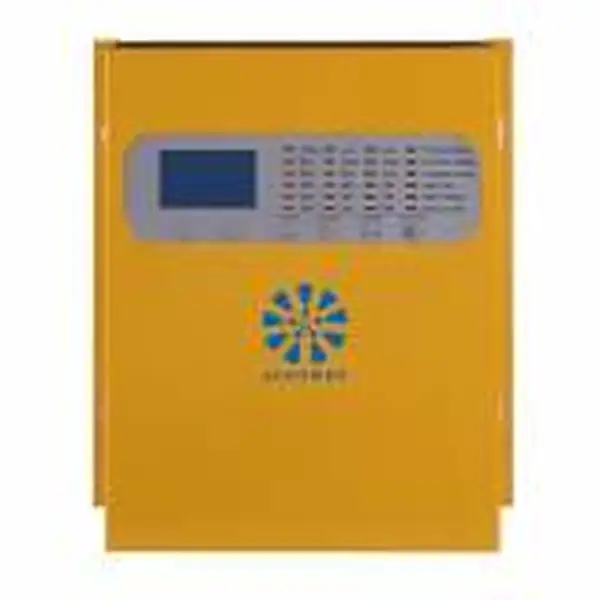

SC-MC 標準シリーズ ソーラー充電コントローラ
|
||||
|
SC-MCシリーズ
|
20A | 25A | 30A | |
|
充電モード
|
MPPT（最大電力点追従）
|
|||
|
充電方法
|
3段階：定電流、定 電圧、浮動充電 |
|||
|
MPPT効率
|
12/24/48V
|
≥96.5%、≤99%
|
||
|
入力特性
|
||||
|
MPPT動作 電圧範囲 |
12Vシステム
|
DC18V～DC72V
|
||
|
24Vシステム
|
DC34V～DC72V
|
|||
|
48Vシステム
|
DC65V～DC144V
|
|||
|
低入力電圧 保護ポイント |
12Vシステム
|
DC16V
|
||
|
24Vシステム
|
DC30V
|
|||
|
48Vシステム
|
DC60V
|
|||
|
低入力電圧 |
12Vシステム
|
DC22V
|
||
|
24Vシステム
|
DC34V
|
|||
|
48Vシステム
|
DC65V
|
|||
|
高入力電圧 |
12/24/48Vシステム
|
DC90V/DC90V/DC180V
|
||
|
高入力電圧 |
12/24/48Vシステム
|
DC85V/DC85V/DC170V
|
||
|
最大太陽光発電
|
12Vシステム（W）
|
290W
|
350W
|
460W
|
|
24Vシステム（W）
|
570W
|
700W
|
900W
|
|
|
48Vシステム（W）
|
1130W
|
1400W
|
1700W
|
|
|
充電特性
|
||||
|
電池の種類 （デフォルトのゲル電池） |
12V/24V/48Vシステム
|
密閉型鉛蓄電池、通気型、ゲル、ニッカド電池 |
||
|
定格入力電流
|
12V/24V/48Vシステム
|
20A
|
25A
|
30A
|
|
機械的特性
|
||||
|
サイズ 奥行 x 幅 x 高さ(mm)
|
276*241*100
|
|||
|
正味重量(kg)
|
3
|
3
|
3
|
|
|
GW(kg)
|
3.5
|
3.5
|
3.5
|
|
|
仕様は参考用であり、予告なく変更されることがあります。
|
接続図:
特徴：
TSC-MC シリーズは、MPPT ソーラー充電コントローラーの中で第 1 位にランクされており、その利点には、高い変換効率、広範囲の PV 入力、専門的な PC 監視ソフトウェアなどが含まれます。これは、MPPT ソーラー充電コントローラーの最も高度なバージョンです。
利点:
MPPT充電モード、ピーク効率最大99%
最大太陽光入力はDC170Vです
コントローラーはオンラインでアップグレード可能
接続するバッテリーの種類の選択：密閉型鉛蓄電池、ベント型、ゲル、ニッカドバッテリー。その他のバッテリーの種類も指定できます。
LEDはさまざまなパラメータを表示します
RS232通信とプロトコルを提供可能
コントローラーは無制限に並列接続可能
CE、ROHS、FCC認証取得済み
